地震に強い家(耐震:平屋・2階建て)

地震に強い家
(耐震:
平屋・2階建て)

地震に強い家(耐震:平屋・2階建て)

阪神・淡路大震災クラスの衝撃を受け止める強さ DAEQT【ディークト】S 耐震技術(標準)

13本一体構造のトリプルコンバインドシステム

パネルフレーム間に自立する「柱」が鉛直荷重を受け、安定した強度を確保。

建物の重要な骨格である軸組(柱)を、2つのパネルフレームで両側から挟み込んで一体化したのが、ダイワハウス独自の「トリプルコンバインドシステム」。軸組と耐力パネル(鉄骨フレーム&ブレース)を併用したダイワハウスの基本構造から生まれた耐震システムです。軸組である柱は建物の自重や積雪、家財による鉛直(タテ)荷重と、地震時の瞬間的なタテ揺れを支え、その強度はヒノキ角材に換算すると15cm※角に相当。また、パネルフレームとの3本一体化による効果で、さらに余裕耐力を備えています。

※1階の軸組(柱)の場合。

トリプルコンバインドシステム

2地震時の水平力を受け止めるブレース構造

強度に優れた住まいを実現する明快な設計思想。

トリプルコンバインドシステムでは、建物の自重や積載荷重、積雪荷重など、鉛直(タテ)の荷重は柱が受け止めます。そして一方、地震の横揺れや台風によって建物に加えられる水平方向の力は、ブレースを内蔵した耐力パネルが受け止めます。柱と耐力パネルが明快な役割分担を果たす設計で住まいをしっかり守ります。

実大振動実験で、安全性をチェック

ダイワハウスでは、阪神・淡路大震災において神戸海洋気象台で観測された地震波を水平方向はもちろん、上下方向にも忠実に再現し、実際の住宅で加震実験を実施。巨大地震(震度6強~7阪神・淡路大震災時の記録波およびその加速度の2倍レベルも含む)18回、大地震33回、中地震34回、計85回の加震実験を行いました。その結果、耐震住宅における鉄骨フレームの損傷や外壁材のクラックなどの異常は認められませんでした。さらに、当社では繰り返し加震にも応答変位を抑えることのできる耐震+制震仕様において全く損傷のないレベルであることを確認しています。

「E-ディフェンス」
国立研究開発法人防災科学技術研究所が建設した「実大三次元震動破壊実験施設」で実大震動実験を実施(2006年)。

3190kN※に耐える直径16mmのアンカーボルト。※社内試験値による

引抜き強度が約70%向上する異形アンカーボルト。

耐力パネルがいくら強くても、その引抜き力によりアンカーボルトが基礎から抜けてしまっては安全な建物とはいえません。そこでダイワハウスでは、耐力壁直下の柱とパネル端部は強度の高い異形鉄筋のアンカーボルトを使用。一般的な鋼材であるSS400と比べて1.7倍の耐力を有しており、実験でも一般的なアンカーボルト(丸鋼フック付)と比べて大幅に強いことを実証しています。

引抜き強度が約70%向上する異形アンカーボルト。

4構造的安定を生む、耐力パネルのバランス配置

耐力パネルのバランス配置と水平ブレースが、自由な間取りを実現。

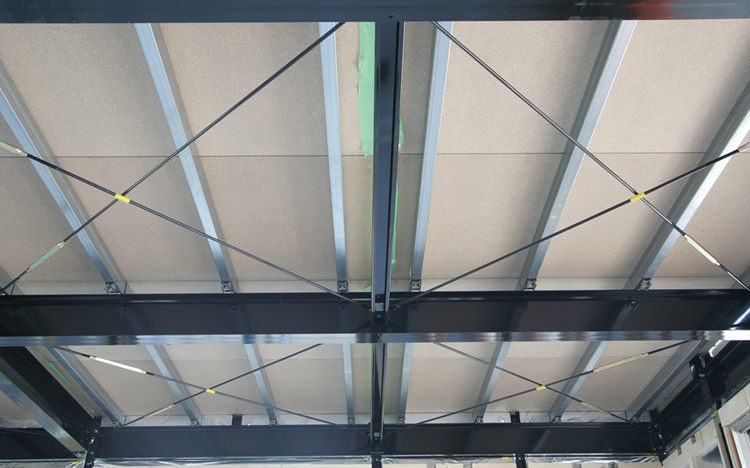

水平ブレース

外壁耐力パネルをバランスよく配置し、さらに水平ブレースで所定の水平面剛性を確保することで、建物内部の耐力壁を少なくすることができ、プランニングの自由度も確保。ダイワハウスなら、室内の柱や壁の位置にとらわれず、きめ細やかな設計でお応えします。
